Prozessanalyse

Schweißbereichsermittlung für Kombinationen aus unterschiedlichen Materialien und/oder Blechdicken
Ermittlung von Elektrodenstandmengen und Elektrodenverschleiß beim Punktschweißen
Optimierung von Schweißparametern bei komplexen Mehrblechverbindungen
Bestimmung von Scher- und Kopfzugfestigkeiten sowie dem Ermüdungsverhalten von Punktschweißverbindungen

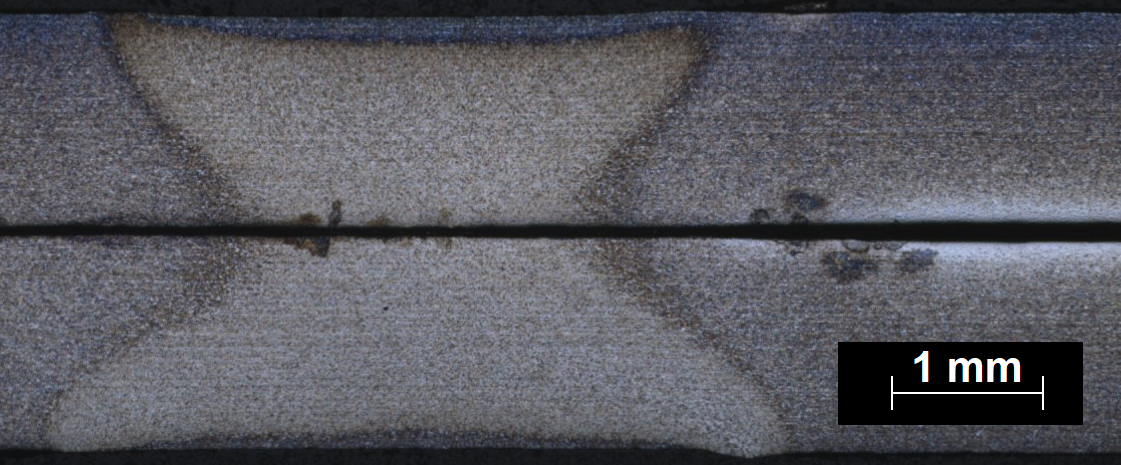

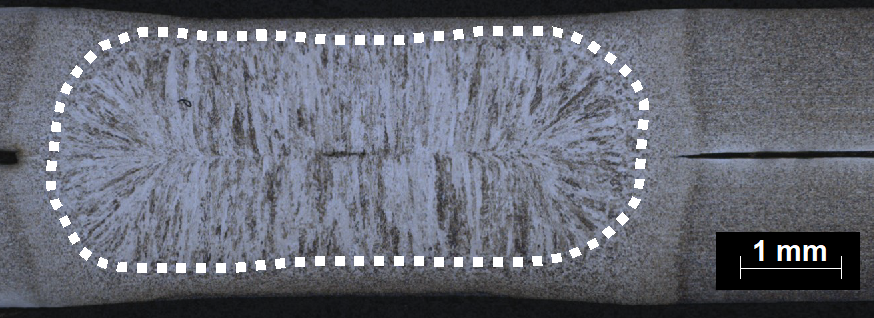

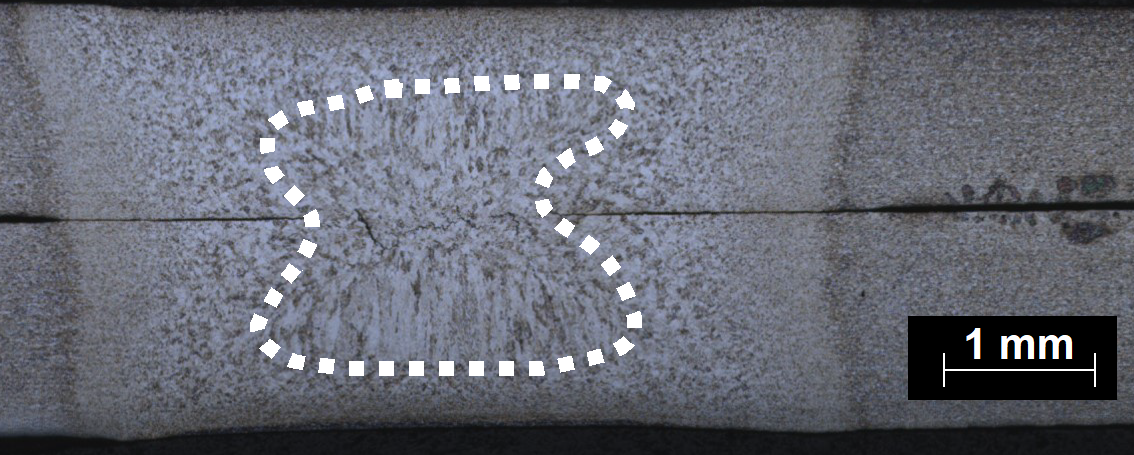

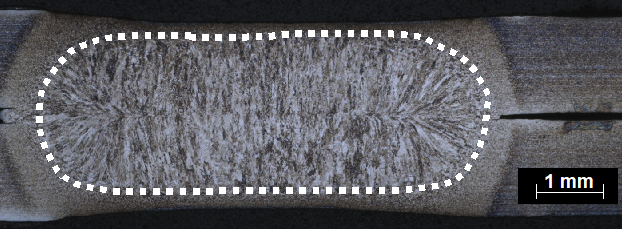

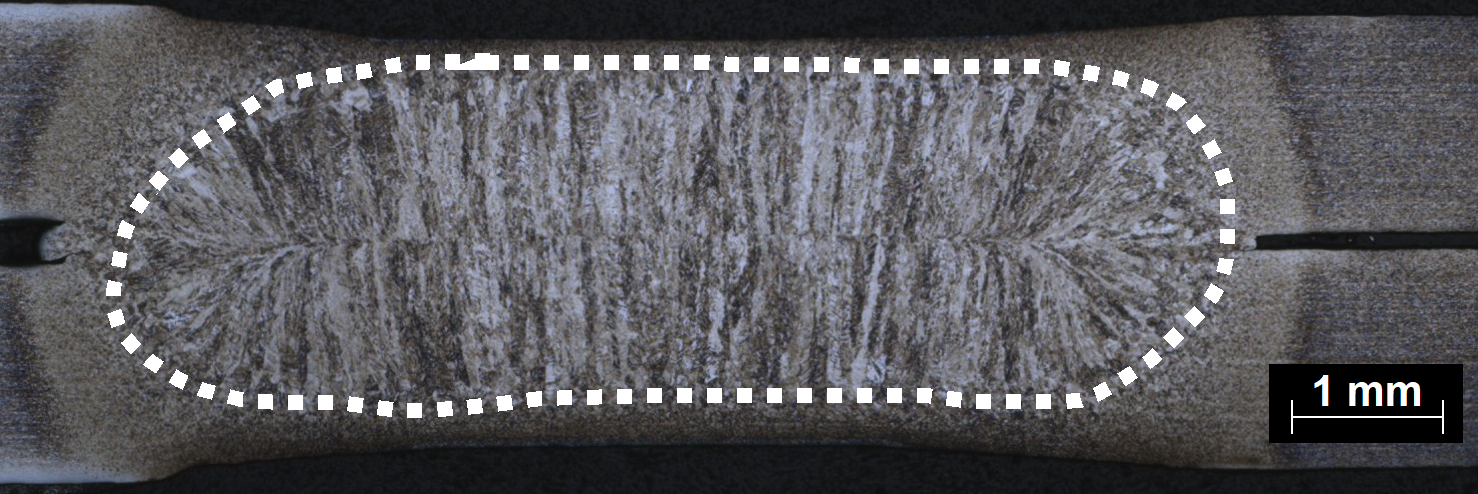

Metallografische Untersuchung an Punktschweißverbindungen und Anwendung verschiedener Härteprüfverfahren

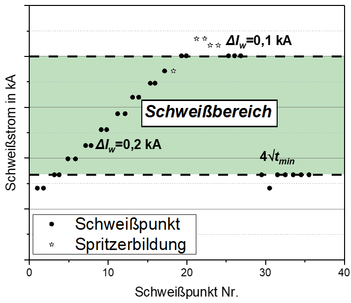

Schrittweise Erhöhung des Schweißstromes um ΔI_W = 0,2 kA, bis zwei aufeinanderfolgende Spritzer auftreten
Reduzierung des Schweißstromes um ΔI_W = 0,1 kA, bis drei aufeinanderfolgende Schweißungen spritzerfrei ablaufen

→ Obere Grenze I_Wmax

Zerstörende (Meißel-)Prüfung der Punktschweißungen, bis Punktdurchmesser = 4 * √t erreicht wird

→Vorläufige Untere GrenzeI_Wminv

→Untere Grenze I_Wmin

Abbruch des Schweißprozesses in definierten Stufen
- Anfertigen eines metallografischen Schliffs zu jeder Stufe
- Korrelation mit den aufgezeichneten Prozessdaten

Umfangreiche Datenaufzeichnung und Datenanalyse anhand verschiedener Prozessdaten
- Zeitsynchrone Aufzeichnung von Elektrodenweg s, elektrischem (Schweiß-)Strom I_w, elektrischer (Schweiß-)Spannung U_w und Elektrodenkraft F_E

Schweißstrom Messmethode: Rogowski-Gürtel	Schweißspannung Messmethode: Abgriff an den Elektroden	Elektrodenkraft Messmethode: piezoelektr. Kraftmessplattform	Elektrodenweg Messmethode: taktiler absolut-Wegaufnehmer
