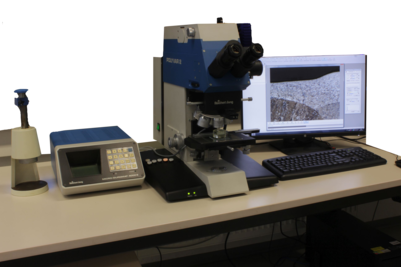

Auflichtmikroskop PolyVar 2 + Micro-Duromat 4000 E

Anw.: Mikrohärte: 1-200 gf

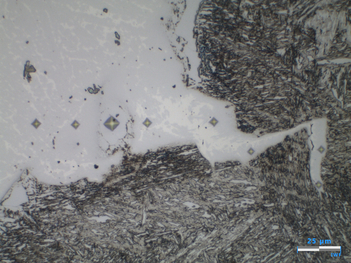

Härteeindrücke in einer Mischschweißverbindung:

Die Kombination von Mikroskop und Härtemessgerät ermöglichen präzise Untersuchungen. Nach Vickers: HV 0,01.

Inverses Auflichtmikroskop Leica MEF4A

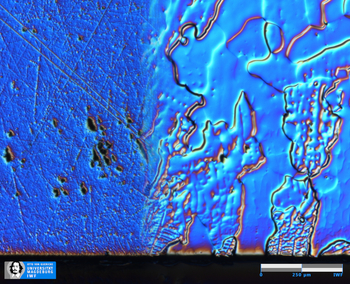

Vorbereitung für die EBSD-Analyse: Oberflächengüte vor und nach chemisch-mechanischer Politur. Durch den differentiellen Interferenzkontrast (DIC) werden Oberflächenmorphologien sichtbar.

Querschliff eines unter Zugbeanspruchung geschweißten (PVR) X30MnCr16-14 Bleches zur Ermittlung der Schmelzlinie, Wärmeeinflusszone und Schweißfehler.

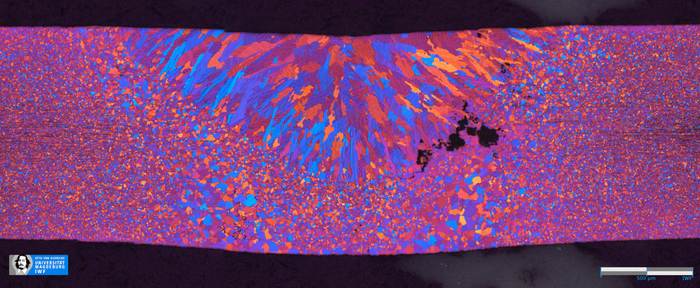

Kreuzpolarisiertes Licht: Angeätzte Körner reflektieren das Licht abhängig von ihrer Orientierung zur Schliffebene und sind dadurch farblich voneinander zu unterscheiden.

Smartzoom 5

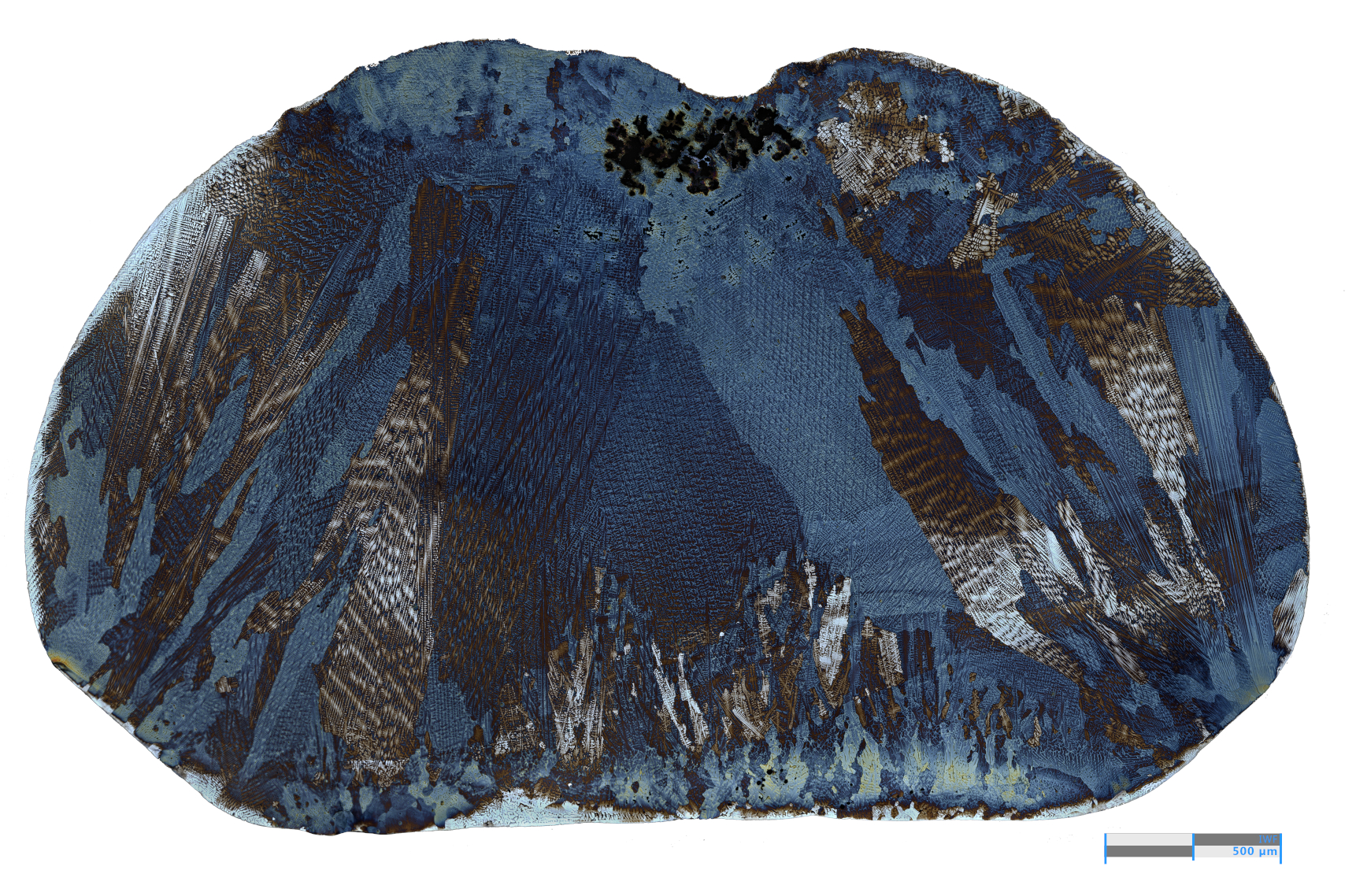

Umschmelzbutton aus einer experimentellen Werkstoffkombination

Aus vielen Einzelbildern zusammengesetztes Übersichtsbild, welches neben der Makrostruktur auch die Betrachtung von Art und Verteilung der Mikrostruktur über den gesamten Querschnitt zulässt.

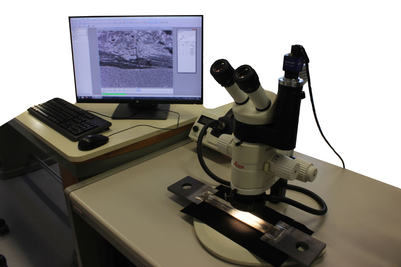

Stereomikroskop Leica MZ Apo

Leica M420 Makroskop

Anw.: Makroskopische Betrachtung von Rissen, Oberflächenfehlern, Ermittlung der Schweißnahtgeometrie

Vermessung einer vollmechanisiert, adaptiv geschweißten Wurzel

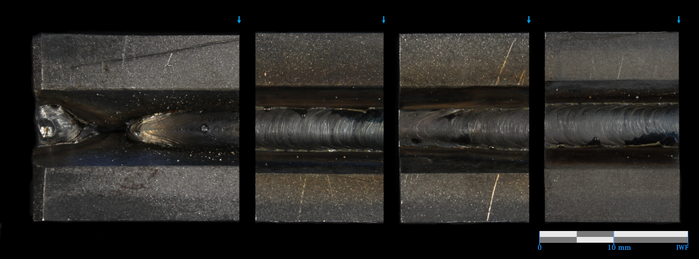

Draufsicht: Aus der Schweißnaht entnommen Proben zur Vermessung der Geometrie und Ermittlung von Bindefehlern.

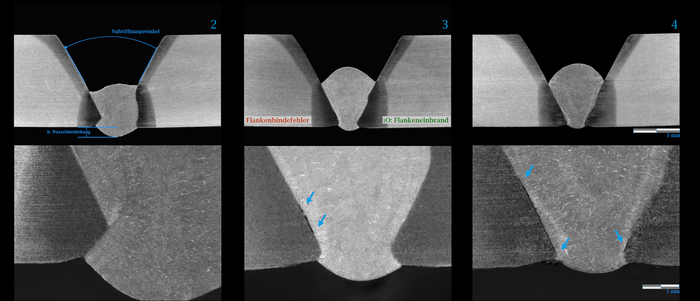

Querschliffe der Schweißnaht

Auf den Schweißprozess wurde durch Überwachung von Schweißstrom und –spannung regelnd eingegriffen. Eine zu empfindliche Regler-Einstellung reduzierte die Schweißleistung zur stark, sodass ein Bindefehler auftrat und sich im weiteren Prozessverlauf ausweitete.

Automatischer Härteprüfer Qness 60A+

Anw.: Härteverlaufe, Härtemapping
