Laserschweißen, -schneiden, -bohren
Kurzbeschreibung / Leistungskriterien

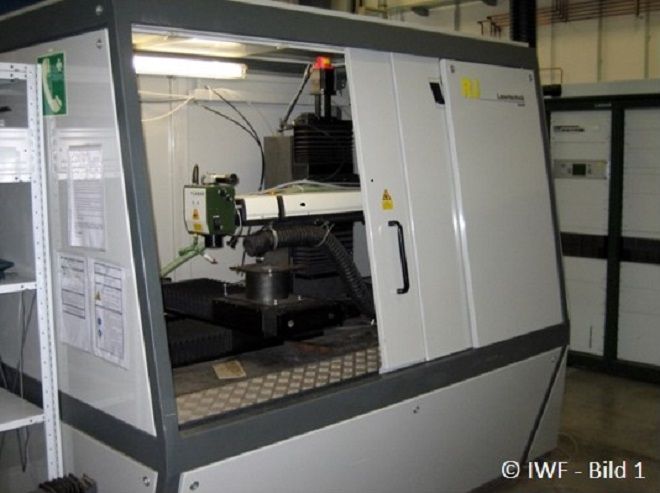

Festkörperlaser LASAG AG „HLS 622“
Flexible Anlage zum Laserschweißen, -schneiden, in Verbindung mit kartesischem Achssystem
- Strahlquelle HLS 622 Nd:YAG mit Strahlleistung bis 800 W cw
- Pulsleistung max. 30 kW
- schneidbar sind dünne Bleche, schweißbar sind Dünnbleche, Drähte etc.
- Einzelpuls- und Perkussionsbohren bis min. 0,8 mm
- CNC-Steuerung FANUC Typ 16MA
- 2,5D-Bearbeitung mit kartesischer Führungsmaschine
Festkörperlaser „TruDisk 3001-Yb:YAG-Scheibenlaser“
- Wellenlänge 1030 nm, Leistung 3 kW
- Schneidoptik f=200 mm, motorische Schweißoptik f=200 mm (Fokuslagenveränderung: +30mm/-70mm)
- Basistisch 1500 mm x 1000 mm

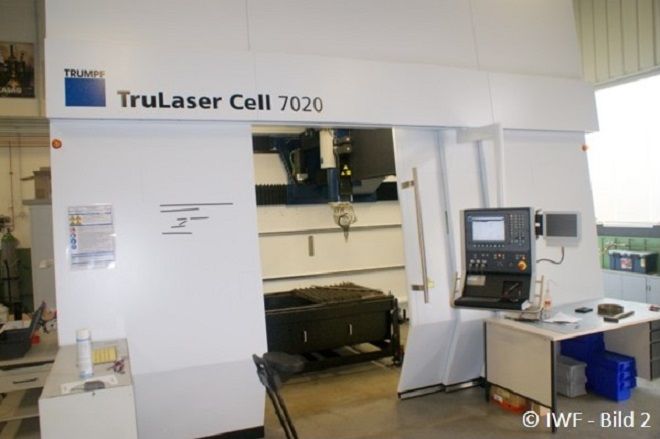

- Bearbeitungszelle/-maschine „TruLaser Cell 7020“
- TruLaser Cell 7020, Y1500 (L31) 1 ST 330.400,- EUR
- X=2000 mm, Y=1500 mm, Z = 750 mm, B = 135°, C = n x 360°
- automatische Optikerkennung, Magnetkupplung, FocusLine
- Steuerung: Siemens 840D
- Teachpanel mit Teach-Software
- Netzwerkanbindung
